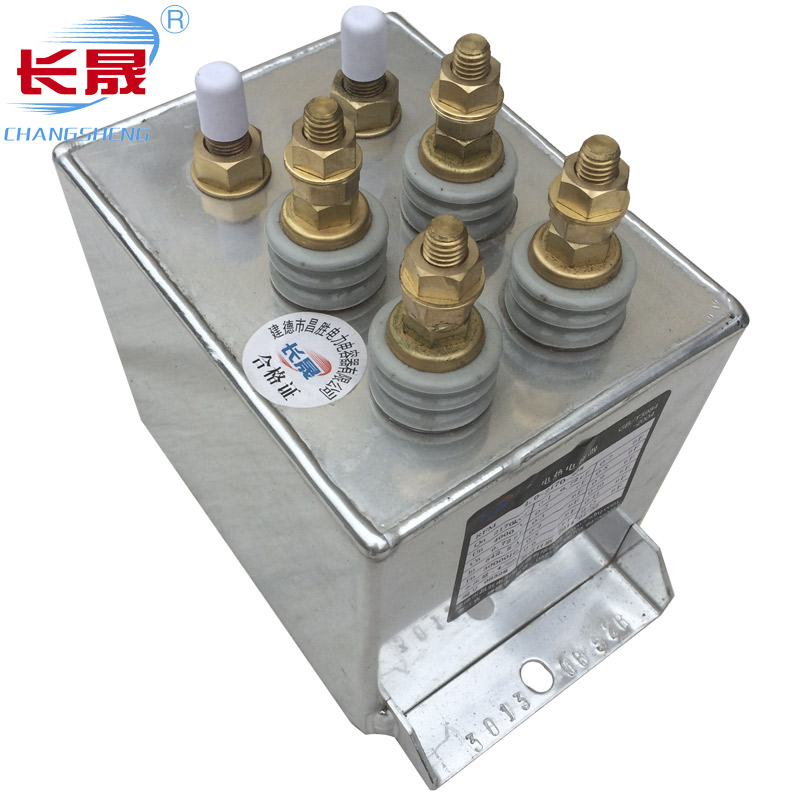

水冷式串聯諧振電容器在電路中的作用

(1)旁路
旁路水冷式串聯諧振電容器是為本地器件提供能量的儲能器件，它能使穩壓器的輸出均勻化，降低負載需求。就像小型可充電電池一樣，旁路水冷式串聯諧振電容器能夠被充電，并向器件進行放電。為盡量減少阻抗，旁路水冷式串聯諧振電容器要盡量靠近負載器件的供電電源管腳和地管腳。這能夠很好地防止輸入值過大而導致的地電位抬高和噪聲。地電位是地連接處在通過大電流毛刺時的電壓降。
(2)去耦
去耦，又稱解耦。從電路來說，總是可以區分為驅動的源和被驅動的負載。如果負載電容比較大，驅動電路要把水冷式串聯諧振電容器充電、放電，才能完成信號的跳變，在上升沿比較陡峭的時候，電流比較大，這樣驅動的電流就會吸收很大的電源電流，由于電路中的電感，電阻（特別是芯片管腳上的電感，會產生反彈），這種電流相對于正常情況來說實際上就是一種噪聲，會影響前級的正常工作，這就是所謂的“耦合”。
去耦水冷式串聯諧振電容器就是起到一個“電池”的作用，滿足驅動電路電流的變化，避免相互間的耦合干擾，在電路中進一步減小電源與參考地之間的高頻干擾阻抗。
將旁路水冷式串聯諧振電容器和去藕水冷式串聯諧振電容器結合起來將更容易理解。旁路水冷式串聯諧振電容器實際也是去耦合的，只是旁路水冷式串聯諧振電容器一般是指高頻旁路，也就是給高頻的開關噪聲提高一條低阻抗泄防途徑。高頻旁路水冷式串聯諧振電容器一般比較小，根據諧振頻率一般取0.1μF、0.01μF 等；而去耦合水冷式串聯諧振電容器的容量一般較大，可能是10μF 或者更大，依據電路中分布參數、以及驅動電流的變化大小來確定。旁路是把輸入信號中的干擾作為濾除對象，而去耦是把輸出信號的干擾作為濾除對象，防止干擾信號返回電源。這應該是他們的本質區別。
(3)濾波
從理論上（即假設電容為純電容）說，電容越大，阻抗越小，通過的頻率也越高。但實際上超過1μF 的電容大多為電解電容，有很大的電感成份，所以頻率高后反而阻抗會增大。有時會看到有一個電容量較大電解電容并聯了一個小電容，這時大電容通低頻，小電容通高頻。水冷式串聯諧振電容器的作用就是通高阻低，通高頻阻低頻。水冷式串聯諧振電容器越大低頻越不容易通過。具體用在濾波中，大電容（1000μF）濾低頻，小電容（20pF）濾高頻。曾有網友形象地將濾波電容比作“水塘”。由于電容的兩端電壓不會突變，由此可知，信號頻率越高則衰減越大，可很形象的說電容像個水塘，不會因幾滴水的加入或蒸發而引起水量的變化。它把電壓的變動轉化為電流的變化，頻率越高，峰值電流就越大，從而緩沖了電壓。濾波就是充電，放電的過程。
(4)儲能
儲能型水冷式串聯諧振電容器通過整流器收集電荷，并將存儲的能量通過變換器引線傳送至電源的輸出端。電壓額定值為40～450VDC、電容值在220～150 000μF 之間的鋁電解電容器（如EPCOS 公司的 B43504 或B43505）是較為常用的。根據不同的電源要求，器件有時會采用串聯、并聯或其組合的形式，對于功率級超過10KW 的電源，通常采用體積較大的罐形螺旋端子水冷式串聯諧振電容器。
